产品概述
DF系列一键测量仪是一款基于机器视觉的高精度快速测量设备，采用双远心光学镜头搭配高像素 CMOS 相机，实现大视野范围内一次性多工件同时测量。仪器自动识别工件并匹配测量模板，无需夹具定位，一键即可完成全部检测项目。
该设备由深圳易视智瞳公司自主设计，测量软件完全自主开发，支持灵活的功能定制与扩展。覆盖基本尺寸测量、组合测量、外观缺陷检测等全场景检测需求。广泛应用于模切件、电子元器件、五金件、手机零部件、塑胶件等精密制造领域的批量快速检测。

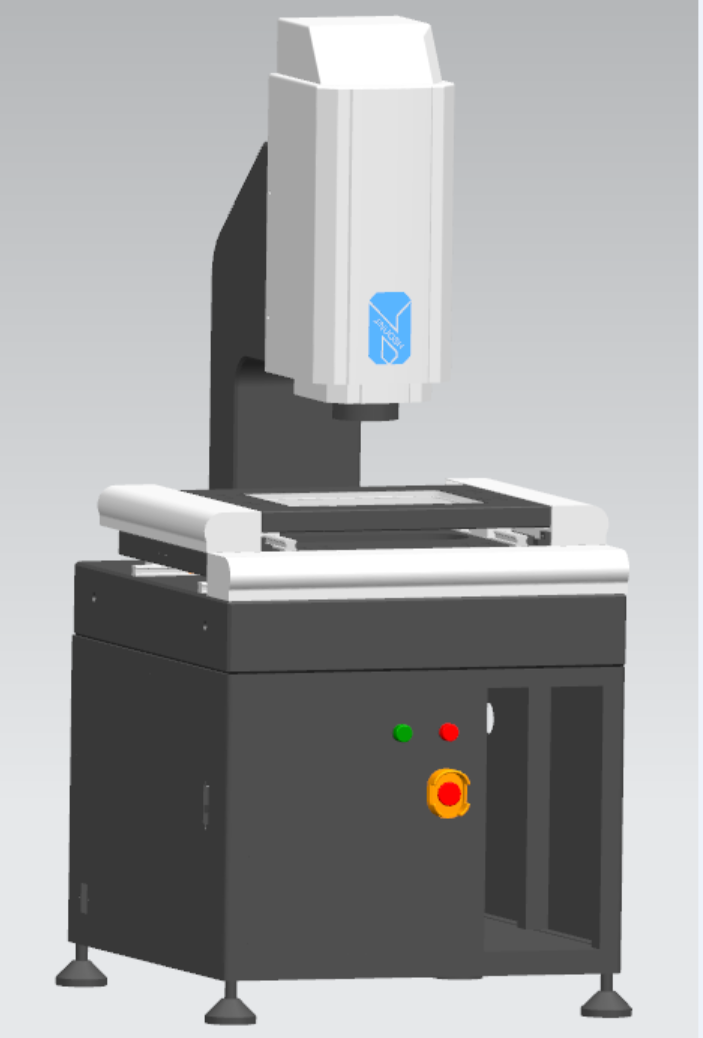

提供 DF 1000（便携式）、DF 2000（标准机）、DF 3000（大视野拼接版）三种型号，覆盖 45mm ~ 280mm 工作距离，190×130mm ~ 300×200mm 视野范围，满足不同尺寸工件与应用场景的灵活选择。
产品系列

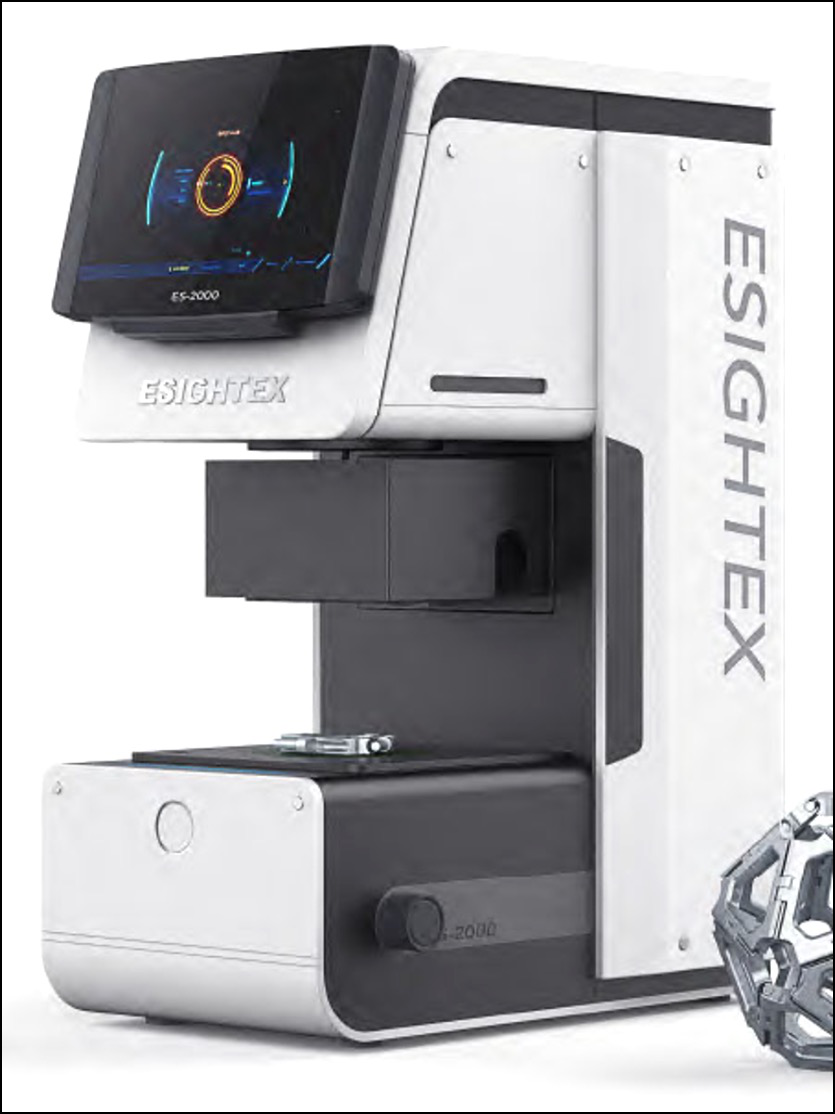

- 光源系统：平行背光、同轴光
- 工作距离：45 mm
- 测量精度：±3 μm
- 重复精度：±1.5 μm
- 相机像素：2000万像素
- 镜头系统：双远心镜头
- 镜头景深：±2 mm
- 平台承重：2 kg · 工件高度 MAX 40 mm

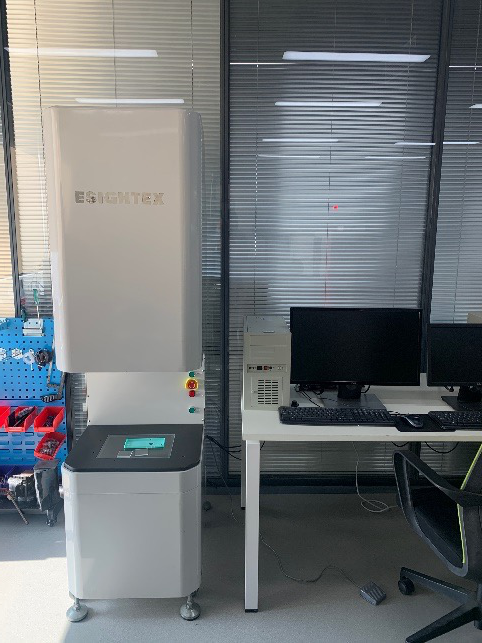

- 光源系统：平行背光、同轴光、环形光
- 视野范围：190 × 130 mm
- 测量精度：±5 μm
- 重复精度：±2 μm
- 相机像素：2000万像素 CMOS
- 镜头系统：双远心镜头 · 景深 MAX 30 mm
- 工作距离：280 mm
- 平台承重：5 kg · 工件高度 MAX 100 mm
- 光源系统：平行背光、环形面光、三色同轴
- 视野范围：300 × 200 mm
- 测量精度：±5 μm
- 重复精度：±2 μm
- 相机像素：1200万像素 CMOS
- 镜头系统：双远心镜头 · 景深 2 mm
- 工作距离：150 mm
- 平台承重：5 kg · 工件高度 MAX 40 mm
技术规格对照
| 规格参数 | DF 1000 | DF 2000 | DF 3000 |
|---|---|---|---|
| 产品定位 | 便携式 | 标准机 | 大视野拼接版 |
| 视野范围 | 80 × 50 mm | 190 × 130 mm | 300 × 200 mm |
| 测量精度 | ±3 μm | ±5 μm | ±5 μm |
| 重复精度 | ±1.5 μm | ±2 μm | ±2 μm |
| 相机像素 | 2000万像素 | 2000万像素 CMOS | 1200万像素 CMOS |
| 镜头系统 | 双远心镜头 | 双远心镜头 | 双远心镜头 |
| 镜头景深 | ±2 mm | MAX 30 mm | 2 mm |
| 光源系统 | 平行背光、同轴光 | 平行背光、同轴光、环形光 | 平行背光、环形面光、三色同轴 |
| 工作距离 | 45 mm | 280 mm | 150 mm |
| 对焦方式 | 手动对焦 | 手自一体对焦 | 手自一体对焦 |
| 平台承重 | 2 kg | 5 kg | 5 kg |
| 最大工件高度 | 40 mm | 100 mm | 40 mm |
主要特点
一键闪测
任意摆放测量物体，无需夹具定位，仪器自动识别工件并匹配测量模板，一键即可完成视野范围内全部测量项目，实现真正的一键式快速检测。
自动对焦系统
自动对焦排除人为对焦影响，对焦重复性高。配合亚像素高精度算法处理，保障背光测量μm级精度，确保不同操作人员检测结果一致。
双远心光学系统
高精度双远心镜头，有效消除透视误差与畸变，确保大视野范围内边缘成像清晰锐利，测量结果稳定可靠。
自主测量软件
软件完全自主开发，支持灵活功能定制与扩展。不依赖外部软件，客户所需功能可持续迭代增加，满足各行业特殊检测需求。
缺陷检测（独有功能）
根据缺陷成像差异对产品外观做不良检测，包括基本缺陷检测、边缘畸变检测、灰度差对比及 blob 分析，为传统二次元所不具备的核心优势功能。
便捷一体设计
外形一体化设计，占地小、重量轻，搬运便捷。适合产线在线部署与多工位灵活调配，降低空间占用与部署成本。

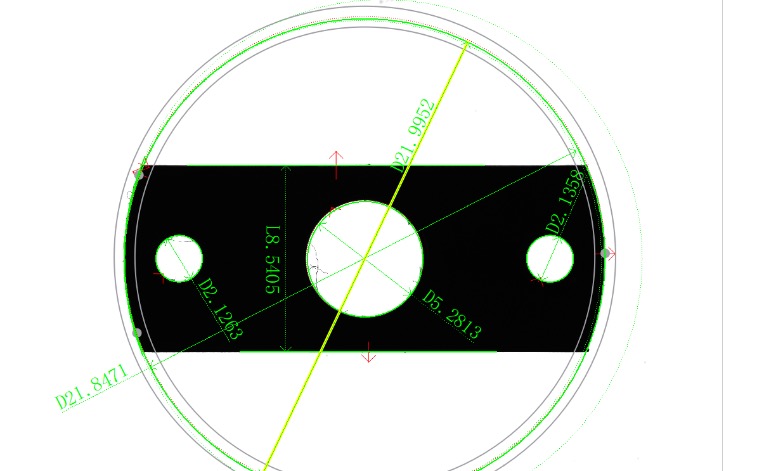

测量分析项目
与二次元测量对比
DF系列 一键测量仪
- 单次测量数量明显高于二次元，视野内产品一次性全部检测
- 检测效率远优于二次元，批量产品秒级完成全检
- 具备外观缺陷检测工具（基本缺陷 / 边缘畸变 / 灰度差 / blob 分析）
- 测量数据与二次元对比差异仅为 μm 级，精度相当
- 360° 无特定摆放要求，操作便捷，千人一面
传统二次元测量仪
- 需逐点对焦、逐位置测量，检测效率较低
- 操作依赖人工经验，不同人员测量一致性存差异
- 仅支持尺寸测量，无法进行外观缺陷检测
- 工件需精确定位和夹持，操作繁琐
- 批量检测需反复移动工件平台，时间成本高
模切行业性能优势
超高效率
视野范围内产品一次性全部检测完成，建好模板程序后一键即可测量，批量检测秒级完成。
专用缺陷检测
特有的缺陷检测工具包，支持基本缺陷检测、边缘畸变检测、灰度差对比，精准识别外观不良。
RAGNB 三色定制光源
专门定制 RAGNB 三色光源，能对不同颜色的产品针对性地使用适合颜色的光进行测量，有效减少误差。
零定位要求
无特定摆放要求，360° 位置随意摆放，视野范围内都可进行检测并自动判断，无需夹具定位。
千人一面·操作一致
建好模板程序之后一键即可测量，不会因操作人员不同而产生测量差异，确保品质管理的一致性与可追溯性。
经典案例

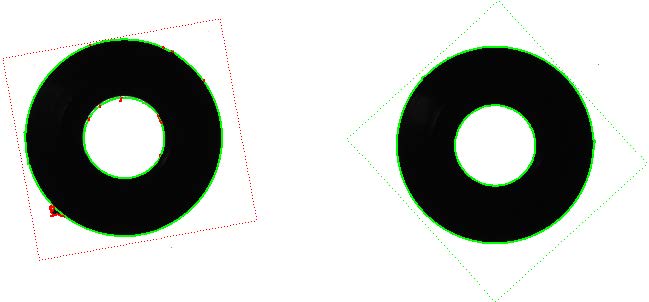

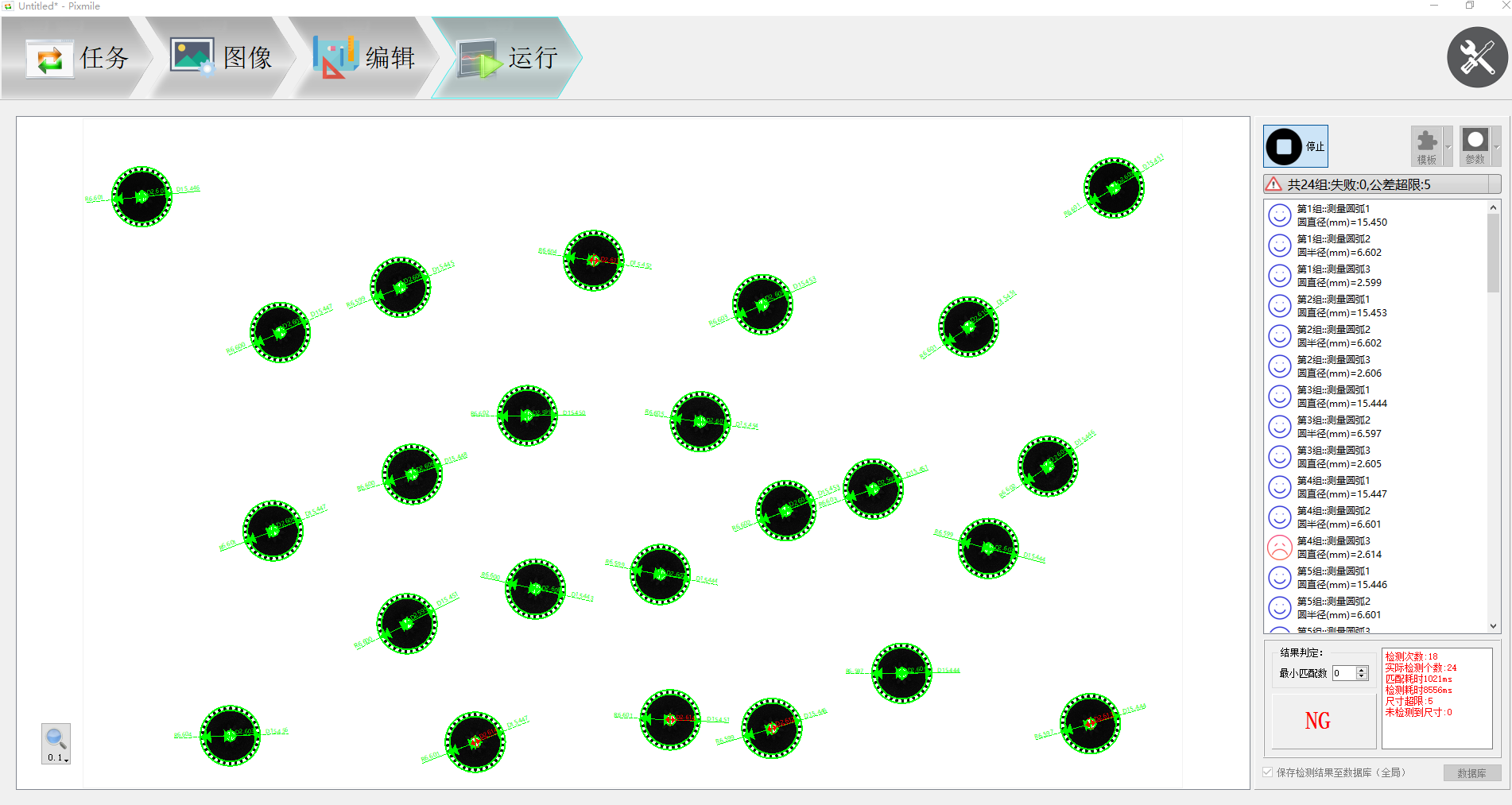

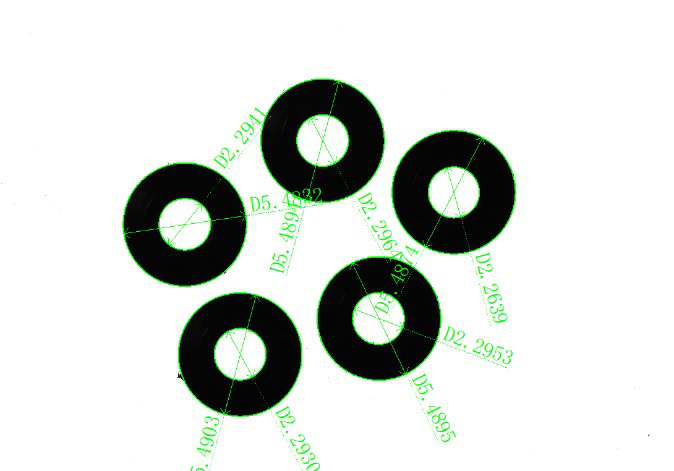

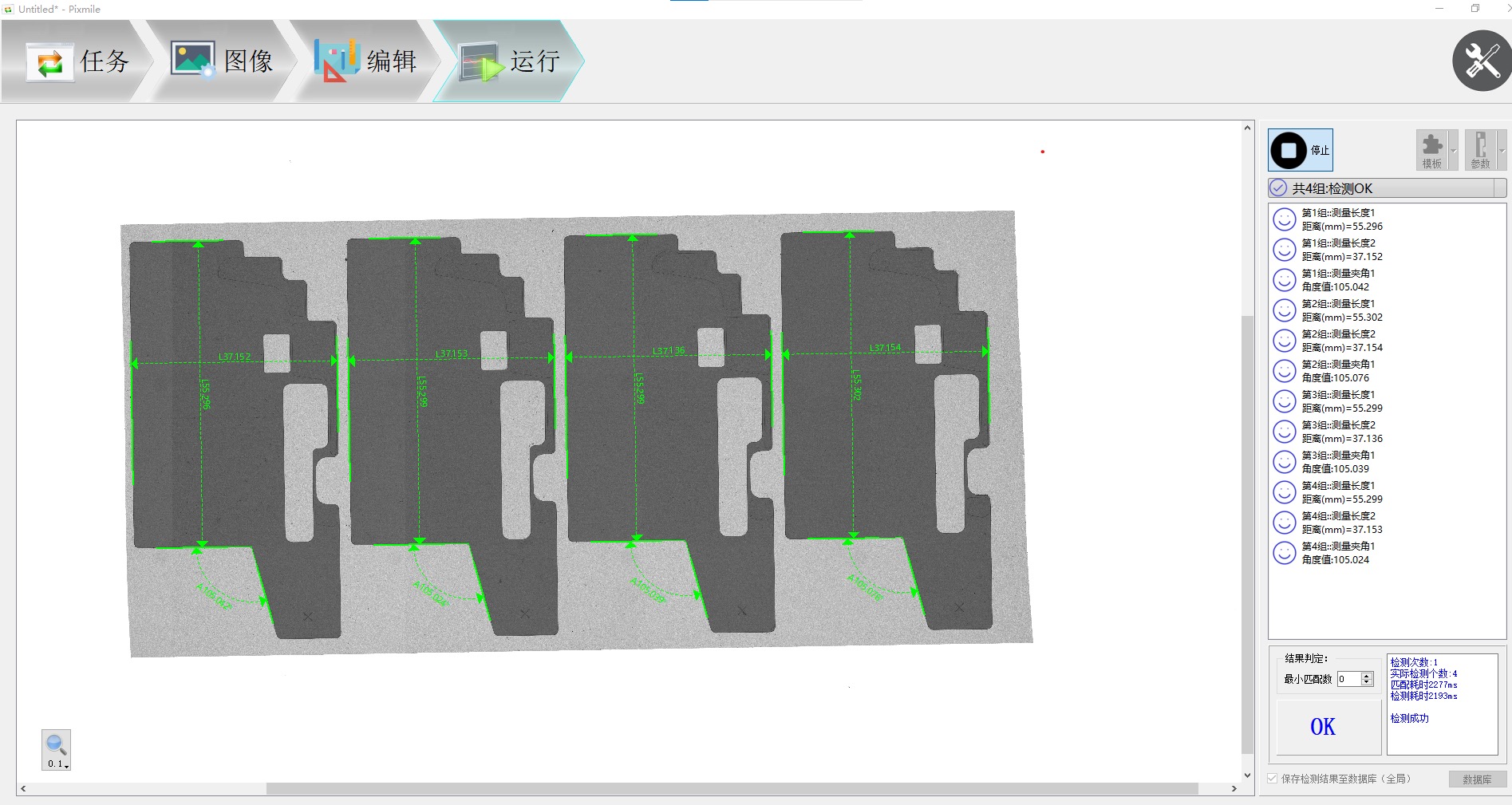

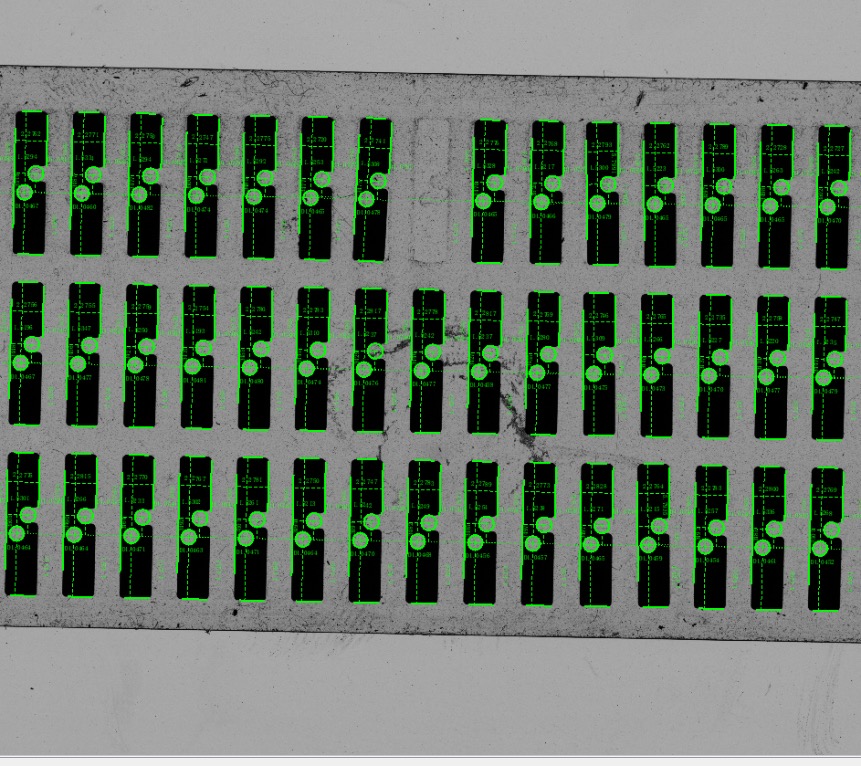

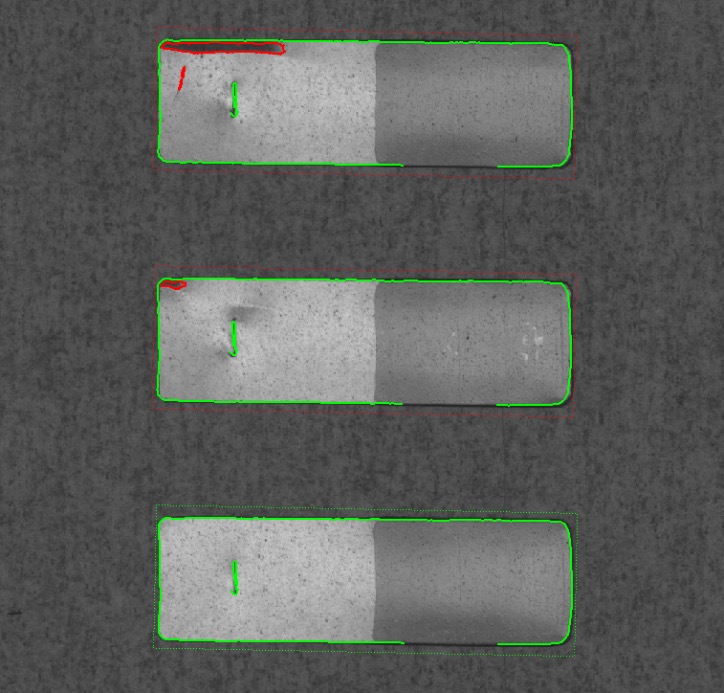

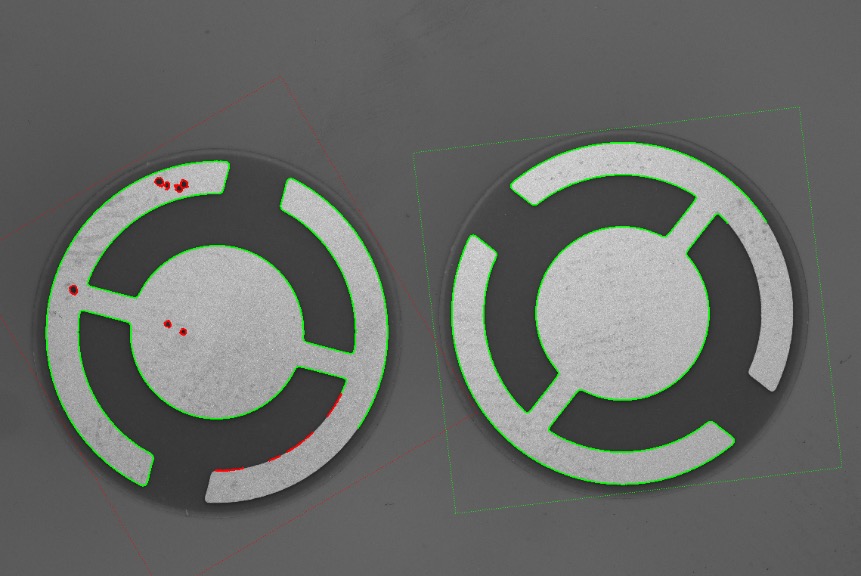

DF系列一键测量仪在模切件、塑胶件、五金冲压件、电子元器件等行业积累大量成功应用案例，覆盖尺寸检测、外观缺陷检测、表面脏污检测及大尺寸拼接检测等场景。
