CLP 系列齿轮测量中心 - 深圳市大齐科技有限公司

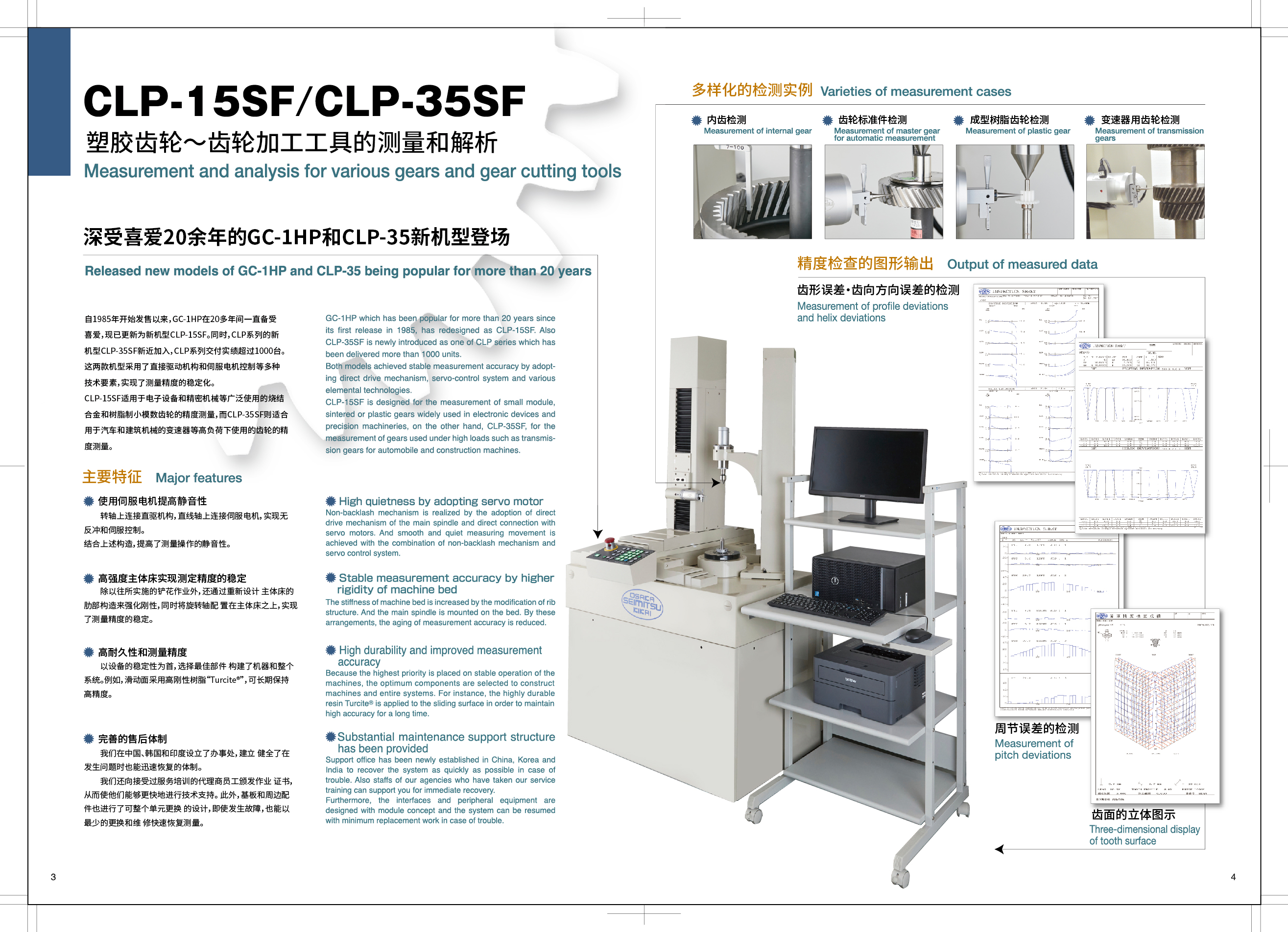

图示：CLP-SF系列齿轮测量中心

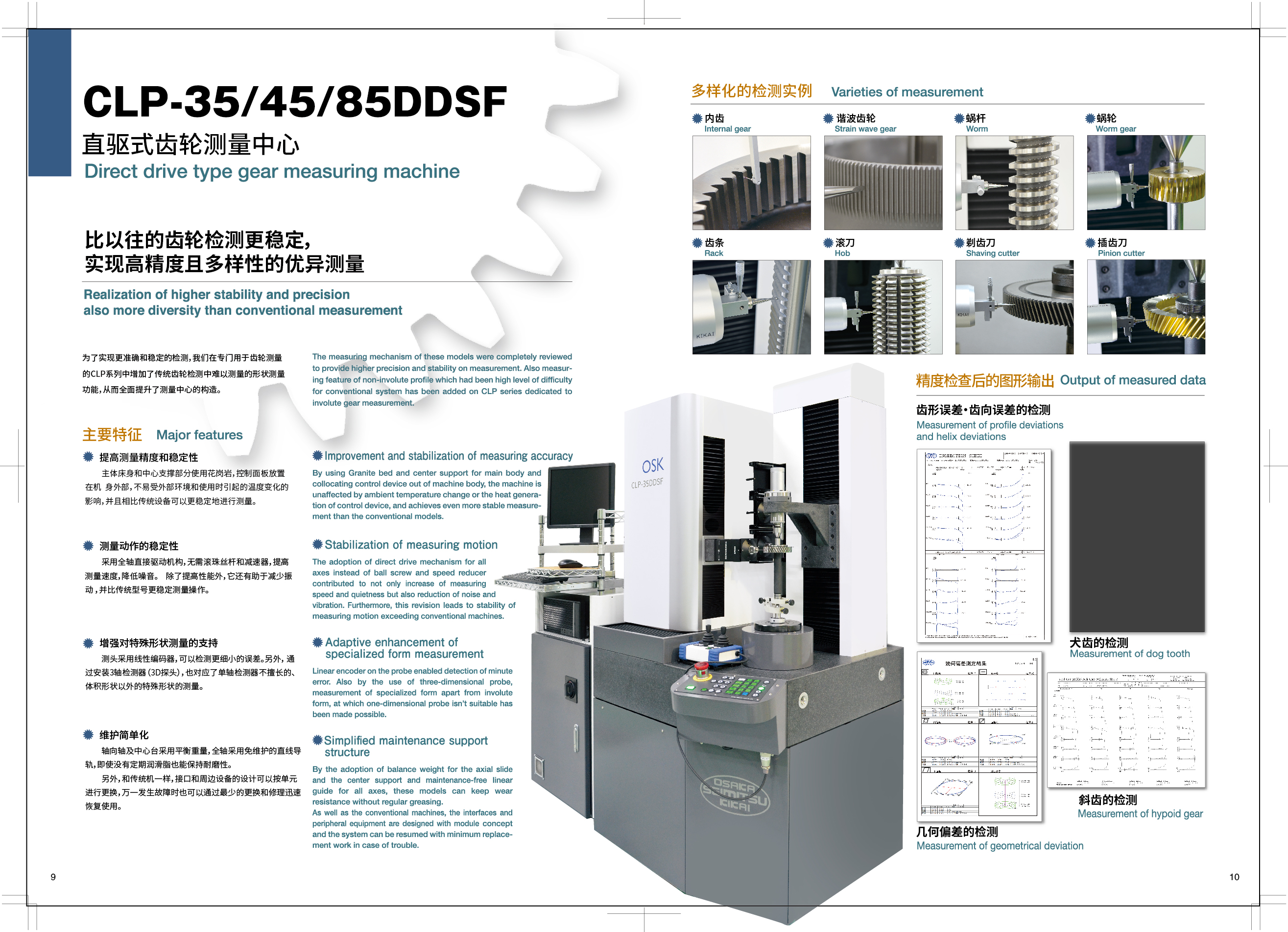

图示：CLP-DDSF 系列直驱式齿轮测量中心

产品概述

CLP 系列是日本大阪精密机械株式会社（Osaka Seimitsu Kikai）制造的齿轮测量中心， 累计交付超过 1000 台，覆盖从精密小模数塑胶齿轮到大型工业变速器齿轮的全尺寸测量需求。

产品线分为两大系列：CLP-SF 系列（CLP-15SF / CLP-35SF）采用伺服电机驱动，延续了畅销 20 余年的 GC-1HP 经典设计； CLP-DDSF 系列（CLP-35/45/85DDSF）采用全轴直接驱动机构，标配 3D 测头支持非渐开线形状测量，是新一代高精度直驱式齿轮测量中心。

广泛应用于汽车变速器、工业机器人、精密减速器、航空航天、电动工具等行业，可测量直齿轮、斜齿轮、内齿轮、蜗杆蜗轮、锥齿轮以及滚刀、剃齿刀、插齿刀等齿轮加工刀具。

主要特点

20 余年市场验证

自 1985 年 GC-1HP 发售以来不断进化，全球交付超过 1000 台，深受国内外客户信赖。

高刚性 & 高精度稳定

SF 系列采用铲花工艺+强化肋部结构床身；DDSF 系列主体床身和中心支撑使用花岗岩材质，抗温度变化干扰。

直驱机构 & 伺服控制

转轴连接直驱机构，直线轴连接伺服电机，实现无反冲测量。DDSF 全轴直驱，无需滚珠丝杆和减速器。

3D 测头扩展测量

DDSF 系列支持 3D 测头，可检测斜齿轮、锥齿轮、非渐开线形状、几何偏差、齿底形状等特殊测量。

国际标准等级判定

内置软件支持 ISO、JIS、DIN、AGMA、GB 等国际规格，自动评定精度等级，支持热处理前后数据对比。

模块化维护设计

接口和周边设备按单元设计，故障时以最少更换快速恢复。全轴采用免维护直线导轨，无定期润滑需求。

技术规格 — CLP-SF 系列

型号	CLP-15SF	CLP-35SF
检测模数	m0.2~5 (可选 m0.1~5)	m0.5~12 (可选 m0.1~12)
齿轮外径	Max φ150mm	Max φ350mm
基础圆径	0~φ130mm	0~φ300mm
齿宽	Max 200mm	Max 400mm
螺旋角	0°~±65° (可选 ±65°~±90°)
齿轮轴长	0~300mm (可选 6~500mm)	30~600mm (可选 30~800mm)
齿轮重量	Max 50kg	Max 300kg
分辨率	0.0001mm
电源	AC100V ±10% (50/60Hz ±1Hz) / 2KVA
设备重量	约 0.8t	约 1.5t
设备尺寸 (W×D×H)	约 843×893×1670mm	约 1095×1007×1935mm

技术规格 — CLP-DDSF 直驱系列

型号	CLP-35DDSF	CLP-45DDSF	CLP-85DDSF
检测模数	m0.5~12 (可选 m0.1~*)
检测齿数	10~500
齿轮外径	Max φ350mm	Max φ450mm	Max φ850mm
基础圆径	0~φ300mm	0~φ400mm	0~φ800mm
齿宽	Max 400mm	Max 600mm
切线长度	±120mm	±200mm
螺旋角	0°~±65° (可选 ±65°~±90°)
齿轮轴长	50~500mm (可选 50~800mm)	60~800mm
齿轮重量	Max 300kg	Max 500kg
分辨率	0.0001mm
电源 / 电容	AC100V ±4% / 2KVA		AC200V ±4% / 3KVA
气压 (推荐)	0.3~0.8MPa / 65L/min
设备重量	约 2.0t	约 2.0t	约 3.5t
设备尺寸 (W×D×H)	约 995×966×1900mm	约 1251×1059×1899mm	约 1875×1399×2160mm

测量分析项目

齿形误差 Profile deviation

齿向误差 Helix deviation

齿距误差 Pitch deviation (相邻/单一/累计)

齿槽跳动 Runout

齿面3D立体图示 Topography

多段齿轮连续测量 Counter shaft

内齿轮测量 Internal gear

精度等级判定 ISO/JIS/DIN/AGMA/GB

热处理前后对比 Overwriting comparison

几何偏差测量 (DDSF) Geometrical deviation

偏心补正测量 (DDSF) Eccentricity compensation

齿底形状测量 (DDSF) Root profile

选配测量能力

蜗杆测量 Worm (β>65°)

蜗轮测量 Worm wheel

滚刀测量 Hob

剃齿刀测量 Shaving cutter

插齿刀测量 Pinion cutter

齿条测量 Rack

斜齿轮测量 Hypoid gear (3D)

犬齿测量 Dog tooth

谐波齿轮测量 Strain wave gear

摆线齿轮测量 Cycloid gear

齿接触/传动误差仿真 (Amtec)

创生母线测量 Line of contact

非标齿轮分析 Unknown gear analysis

测量数据控制图 Control chart

适用领域

CLP 系列齿轮测量中心适用于汽车变速器齿轮、工业机器人 RV/谐波减速器齿轮、航空航天精密齿轮、电动工具齿轮、注塑成型塑胶齿轮、粉末冶金齿轮等各类齿轮及刀具的精密测量，是齿轮品质管理和加工工艺优化的核心设备。

CLP 系列产品线

型号	系列	最大外径	模数范围	设备重量	适用场景
CLP-15SF	SF 电动式	φ150mm	m0.2~5	0.8t	小模数齿轮、电子设备、精密机械
CLP-35SF	SF 电动式	φ350mm	m0.5~12	1.5t	汽车变速器、建筑机械齿轮
CLP-35DDSF	DDSF 直驱式	φ350mm	m0.5~12	2.0t	高精度通用型，支持 3D 测头
CLP-45DDSF	DDSF 直驱式	φ450mm	m0.5~12	2.0t	中型齿轮、RV 减速器齿轮
CLP-85DDSF	DDSF 直驱式	φ850mm	m0.5~12	3.5t	大型工业齿轮、工程机械
