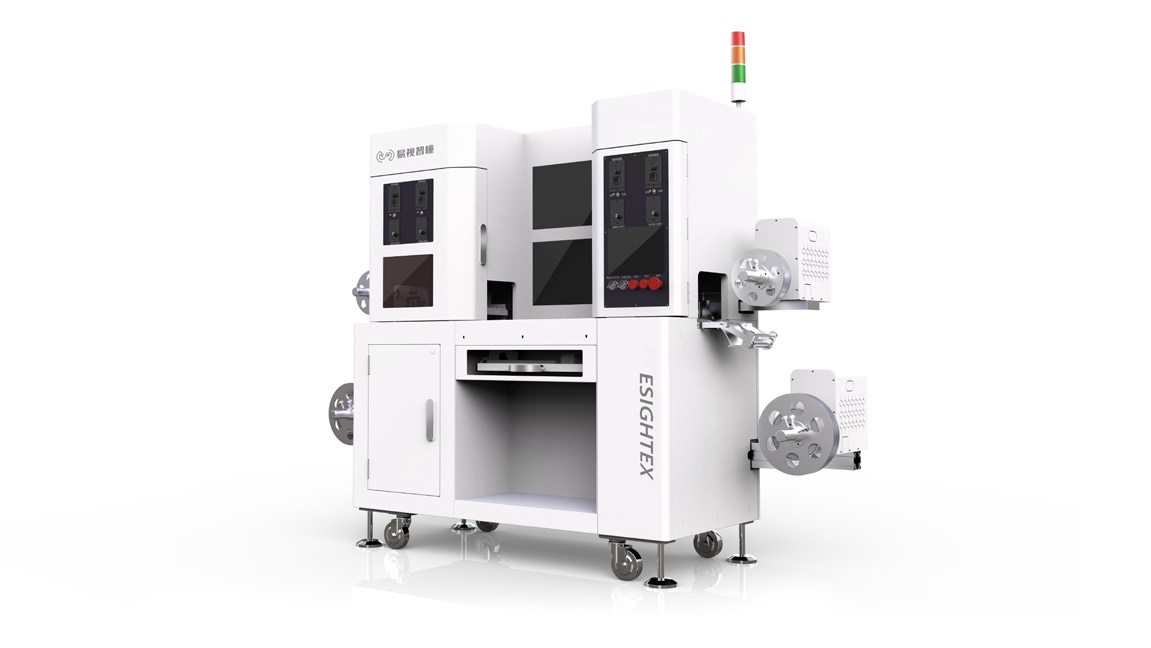

产品概述
DM系列自动模切检测机是一款基于机器视觉与AI算法的在线全自动模切产品检测设备，采用光学双面检测技术，对卷料模切产品进行在线连续检测。设备自动定位识别检测图像，实时显示检测结果，无需摆放定位，无需人工干预，即可快速完成尺寸测量及各类外观缺陷检测。
该设备由深圳易视智瞳公司自主设计，检测软件完全自主开发，支持灵活功能定制与远程升级。覆盖尺寸测量、缺料、溢胶、少孔、破孔、异物、混料、折痕、表面变形、刀痕压伤等全维度检测需求。广泛应用于手机、电脑、汽车、电子等行业的模切件在线品控。
提供 DM-700（高精度型）、DM-800（高速型）、DM-850（大视野型）、DM-900（超宽幅型）四种型号，覆盖 20mm ~ 260mm 料宽范围，满足不同幅面、不同速度要求的模切产线检测场景。
产品系列
- 视觉配置：1200万像素 + 高分辨率远心镜头
- 视野大小：70 × 60 mm
- 支持料宽：20 ~ 50 mm
- 检测精度：±0.02 mm
- 检测速度：0.1 ~ 4 m/min
- 外形尺寸：2060 × 680 × 1535 mm
- 缺陷处理：自动停机 + 人工剔除
- 设备重量：约 330 kg
- 视觉配置：2500万像素 + 高分辨率工业镜头
- 视野大小：120 × 80 mm
- 支持料宽：20 ~ 110 mm
- 检测精度：±0.03 mm
- 检测速度：最高 15 m/min
- 外形尺寸：2120 × 680 × 1535 mm
- 缺陷处理：不停机自动排标（选配）
- 设备重量：约 400 kg
- 视野大小：210 × 210 mm
- 支持料宽：20 ~ 200 mm
- 检测精度：±0.05 mm
- 外形尺寸：2826 × 845 × 1642 mm
- 检测方式：光学双面检测
- 传动方式：伺服传动
- 设备功率：约 1.5 kW
- 设备重量：约 400 kg
- 视觉配置：4K / 8K 线扫相机
- 支持料宽：30 ~ 260 mm
- 检测精度：±0.05 mm
- 检测速度：最高 20 m/min
- 外形尺寸：2224 × 863 × 1563 mm
- 检测方式：单面检测
- 缺陷处理：在线排标，排标精度 ≤ ±1 mm
- 设备重量：约 360 kg
技术规格对照
| 规格参数 | DM-700 | DM-800 | DM-850 | DM-900 |
|---|---|---|---|---|
| 产品定位 | 高精度型 | 高速标准型 | 大视野型 | 超宽幅型 |
| 外形尺寸 | 2060×680×1535 mm | 2120×680×1535 mm | 2826×845×1642 mm | 2224×863×1563 mm |
| 视觉配置 | 1200万像素 远心镜头 | 2500万像素 工业镜头 | — | 4K / 8K 线扫相机 |
| 视野大小 | 70 × 60 mm | 120 × 80 mm | 210 × 210 mm | — |
| 支持料宽 | 20 ~ 50 mm | 20 ~ 110 mm | 20 ~ 200 mm | 30 ~ 260 mm |
| 检测精度 | ±0.02 mm | ±0.03 mm | ±0.05 mm | ±0.05 mm |
| 检测速度 | 0.1 ~ 4 m/min | 最高 15 m/min | — | 最高 20 m/min |
| 检测方式 | 光学双面检测 | 光学双面检测 | 光学双面检测 | 单面检测 |
| 传动方式 | 伺服传动 | 伺服传动 | 伺服传动 | 伺服传动 |
| 缺陷处理 | 自动停机 + 人工剔除 | 不停机自动排标（选配） | 不停机自动排标 | 在线排标 ≤±1mm |
| 设备功率 | 约 1.5 kW | 约 1.8 kW | ||
| 设备重量 | 约 330 kg | 约 400 kg | 约 400 kg | 约 360 kg |
| 电源规格 | 220V，50-60Hz | |||
| 数控方式 | PC 控制 | |||
主要特点
全面缺陷检测
覆盖尺寸测量及缺料、溢胶、少孔、破孔、异物、混料、折痕、表面变形、刀痕、压伤等各类外观缺陷的一站式快速检测，确保零缺陷出厂。
光学双面检测
上下双面同步成像，一次走料即可完成产品正反两面的全部检测项目，大幅提升检测效率与覆盖率，杜绝漏检风险。
智能图形化操作
图形化交互式界面，拖拽式编程，操作简单直观，10 分钟即可入门。检测程序自动保存，配置文件一键导入，换型效率极高。
AI 边缘抓取算法
边缘抓取准确稳定，抗干扰性强，重复精度高。自动匹配算法高效比对，排除人工干扰因素，确保大批量检测结果一致可靠。
远程调试与升级
支持远程连接进行软件调试、算法优化和功能升级，无需厂家到场即可快速解决产线问题，最大程度减少停机时间。
实时数据管理
检测图像实时显示，测量数据自动记录，支持一键导出 Excel 检测报告。不良品自动停线或排标，实现全过程数据追溯与品质闭环管理。
检测项目
模切行业应用优势
在线连续检测
直接部署于模切产线后端，对卷料产品进行在线连续检测，无需离线抽检，实现 100% 全检覆盖。
多色多材质兼容
一种机台适配黑色、红色、蓝色、绿色、白色等多种颜色，以及透明、亮黑、磨砂、半透明等不同材质的模切产品。
无需摆放定位
产品无需固定摆放，视觉系统自动识别定位并匹配检测模板，真正实现无人值守的自动化检测流程。
替换人工检测
替代传统人工目检，消除人为疲劳与主观判断差异，7×24 小时稳定运行，检测效率与一致性大幅提升。
快速换型 · 持续进化
配置文件一键导入，换型仅需数秒。软件持续迭代升级，支持远程功能更新，确保设备始终保持行业前沿检测能力。
